在線透明度傳感器

一．在線透明度傳感器應用環境說明

在線透明度傳感器又稱水體透明度在線分析儀，在線透明度傳感器采用標準的紅外散射光檢測技術在線測量污水濁度，應用于地表水及河道河流、黑臭水體，養殖水體等透明度監測。利用光的散射或吸收特性來測量水中透明度。具有高靈敏度、快速響應和實時監測能力，在水質監測和污水處理等領域有著廣泛應用。

信號輸出：RS485（MODBUS-RTU）。

紅外LED光源，抗干擾能力強。

內部信號隔離技術，搞干擾性強。

良好的再現性，熱穩定性，低漂移，體積小，響應速度快

安裝方便，簡單，3/4NPT管螺紋，便于沉入式安裝或安裝在管道和罐體

性能穩定，使用壽命長

IP68防水標準

二．在線透明度傳感器技術性能和規格

1.技術參數

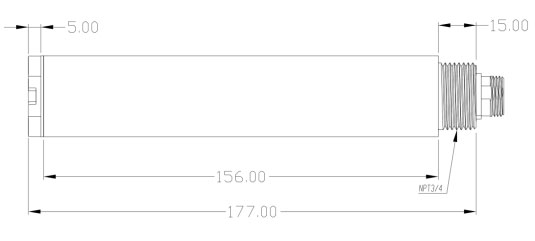

2.在線透明度傳感器尺寸圖

三．在線透明度傳感器安裝和電氣連接

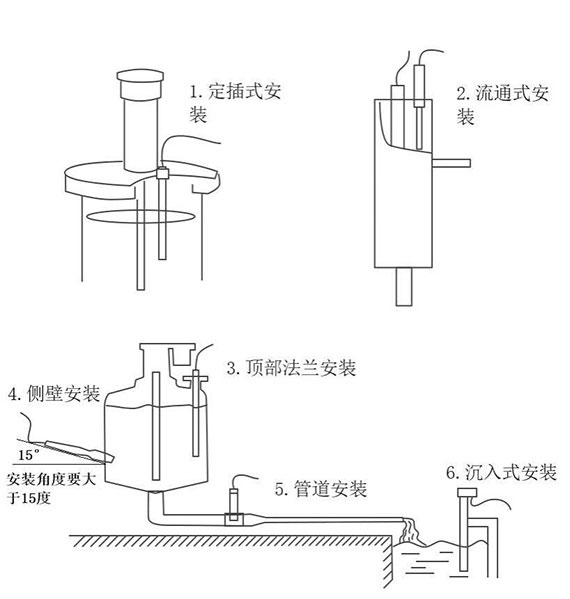

1.安裝

注意：傳感器安裝時不能倒置或者水平安裝，至少傾斜15度角以上安裝。

2.電氣安裝

線纜為5芯屏蔽線，線序定義：棕色-電源線（12~24VDC）

黑色-地線（GND）

藍色-485A綠色-485B

黃色-4-20mA電流輸出（未用可懸空）

通電前應仔細檢查接線順序，避免因接線錯誤而造成不必要的損失。

四．在線透明度傳感器維護和保養

1.使用和維護

常規的電極需要進行周期性的清洗和校準，保養周期由客戶根據自己的工況來決定。常規電極的清洗方法：用軟毛刷清除附著物（注意避免劃傷電極表面），再用蒸餾水清洗，之后進行校準操作。
